Klinische Bilder

Produkthighlights

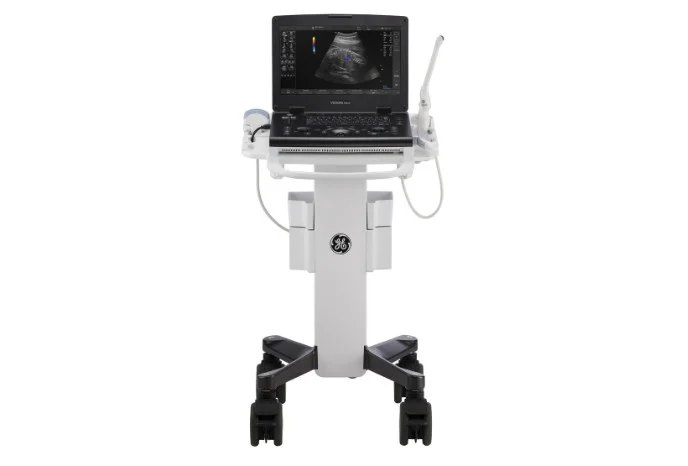

  • portables Farbdopplersystem
  • 15,6“ Zoll high-resolution LCD-Monitor
  • modularer Gerätewagen für vielseitigen Einsatz
  • intuitives benutzerfreundliches Bedienteil
  • sehr flexibel einsetzbar durch lange Akkulaufzeit, Standby-Funktion
  • großes Sondenspektrum
  • herausragende Bildqualität

Integrierte Anwendungen des GE Versana Active™

Whizz

Whizz optimiert kontinuierlich die Helligkeit, den Kontrast und die Gleichmäßigkeit von B-Mode-Bildern beim Scannen verschiedener Gewebe. Whizz im PW/CW-Doppler-Modus optimiert die Spektraldaten. Passt die Geschwindigkeitsskala/PRF (nur Live-Bildgebung), die Basislinienverschiebung und die Umkehrung (falls voreingestellt) automatisch an. Bei Deaktivierung ist das Spektrum noch optimiert.

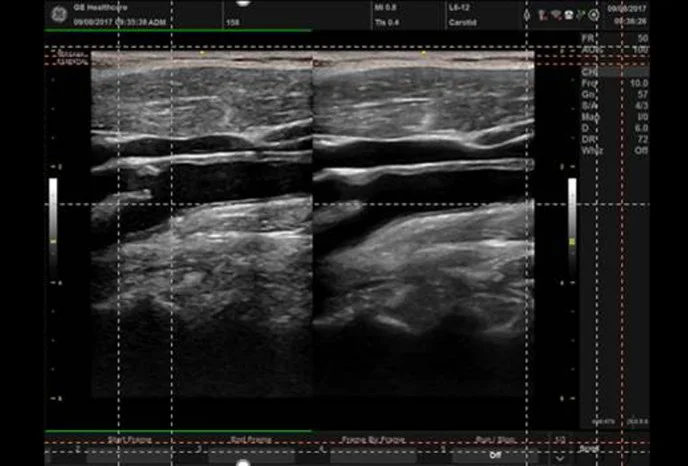

CrossXBeam™

CrossXBeam ist eine Spatial-Compounding-Technik bei die der zu untersuchende bereich aus verschiedenen Blickwinkeln abgetastet und in Echtzeit dargestellt wird. Flächen, Grenzflächen und Wandsegmente können so gegenüber der konventionellen Darstellungstechnik deutlich besser und visualisiert dargestellt werden. Die Artefakte werden dadurch signifikant reduziert.

SRI-HD™ (Rauschunterdrückung zur Optimierung des 2D-Bildes)

High-Definition Speckle Reduction Imaging (SRI-HD) bekämpft Speckle, indem es kleine Bereiche des Bildes analysiert, um festzustellen, ob sie hauptsächlich Speckle oder hauptsächlich anatomische Merkmale enthalten, und sie dann entsprechend verarbeitet. Die Merkmale werden verbessert, was zu helleren, kontinuierlicheren Grenzen führt. Durch die Glättung des Speckles sind Variationen in der Echogenität verschiedener Geweberegionen leichter zu erkennen, da die Augen des Benutzers nicht durch die Speckle-Variationen abgelenkt werden. SRI-HD verbessert die Details und behält gleichzeitig die Bildintegrität bei.

Optionales Anwendendungen und Zubehör des GE Versana Active™:

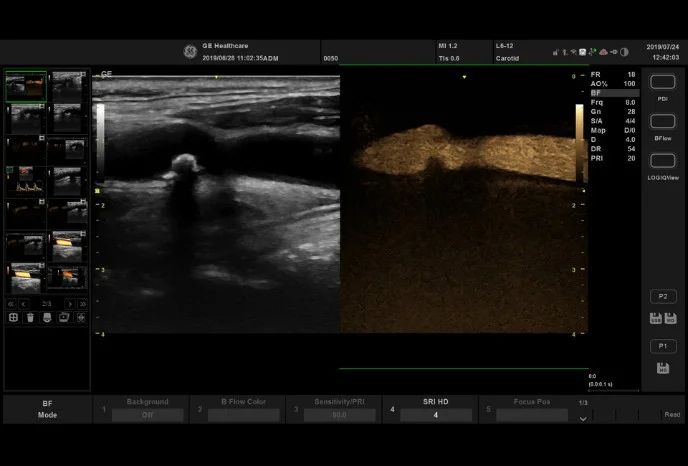

B-Flow und B-Flow-Color™

Mit B-Flow™ und B-Flow-Farb-Bildgebung lassen sich zur Analyse des Blutflusses und der Erkennung von Unregelmäßigkeiten an der Gefäßwand sowie Gefäß-Verengungen besser darstellen.

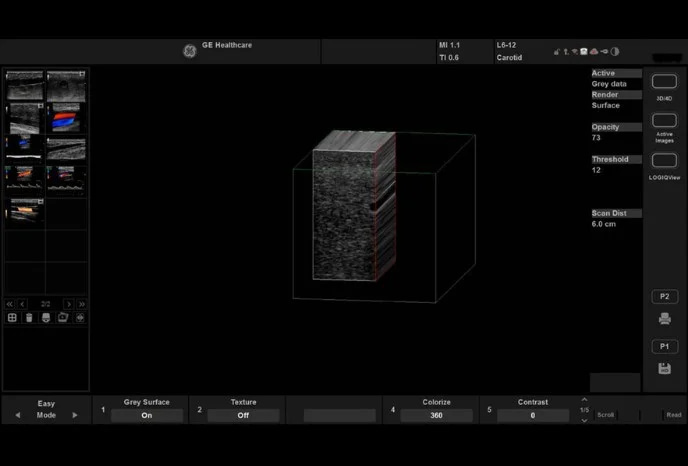

Advanced 3D (Easy 3D)

Easy 3D ermöglicht die freie Aufnahme von Schwarzweiß-3D-Bildern. Easy Advanced 3D bietet Farbdoppler-Freihand-3D.

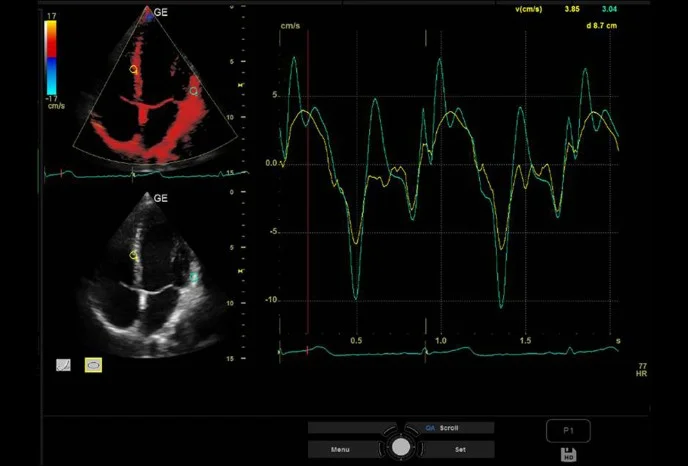

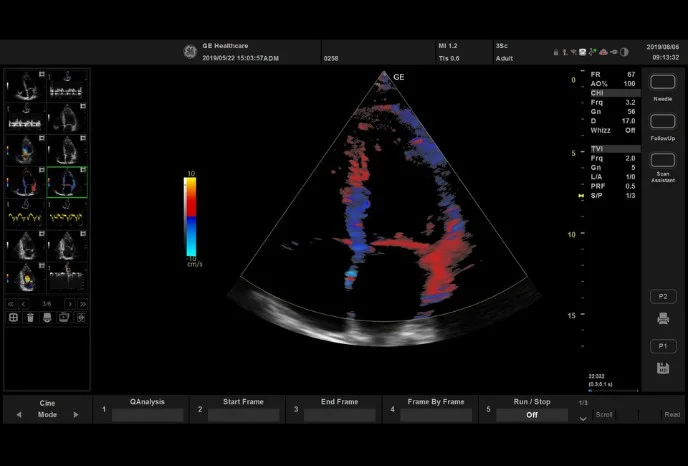

Tissue Velocity Imaging (TVI) mit Q-Analysis

Tissue Velocity Imaging (TVI) berechnet die Geschwindigkeiten im Gewebe und kodiert sie farblich. Quantitative Analyse (Q-Analyse): Ermöglicht Benutzern die Anzeige mehrerer Zeitbewegungsspuren von ausgewählten Punkten im Myokard. Verfügbar mit der 3Sc-RS-Sonde.

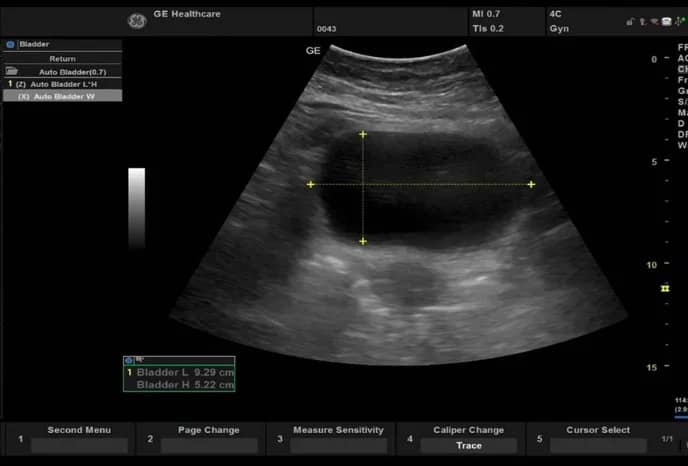

Auto Bladder (Dynamic image optimization, Auto measurement and Auto annotation)

Mit Auto Bladder können Sie eine Region of Interest (ROI) über der Blase zeichnen und automatische Volumenberechnungen durchführen. Auto Bladder Volume misst automatisch das Blasenvolumen. Die Hauptanwendung besteht darin, drei längste orthogonale Linien (L, H und W) aus zwei Blasenschnitten zu messen.

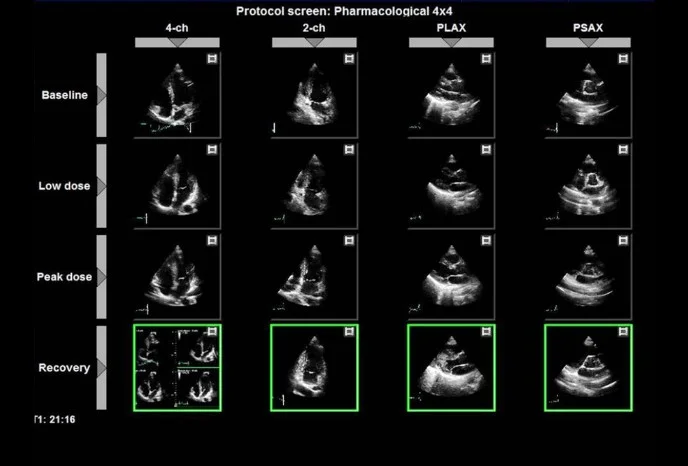

Stress Echo

Mit dem integrierten Stress-Echo-Paket haben Sie die Möglichkeit, Bilderfassung, Überprüfung, Bildoptimierung, Wandsegmentbewertung und Berichterstellung für eine vollständige, effiziente Stress-Echo-Untersuchung durchzuführen. Zu den Protokollvorlagen gehören: Übung, Pharmakologie, Workflow anpassen, 2D/TVI-Analyse, Segmentbewertung und Segmentvergleich.

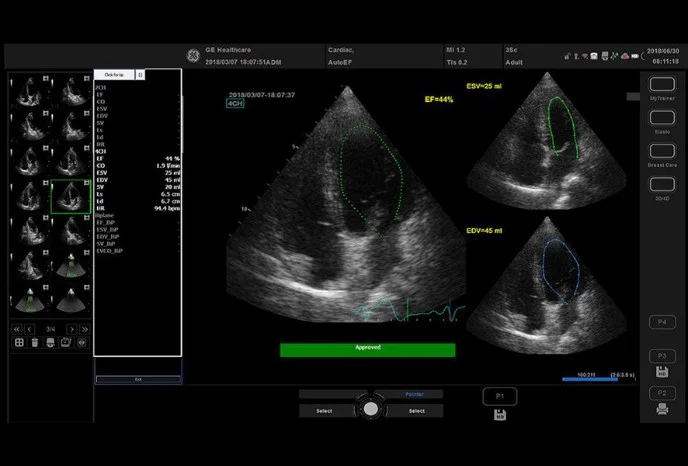

Auto EF

Halbautomatisches Tool zur Messung der globalen Ejektionsfraktion. Verfolgt und berechnet die Verformung des Myokardgewebes basierend auf der Merkmalsverfolgung auf B-Mode-Cine-Loops mit EKG. Wird auf einer oder beiden apikalen 4-Kammer- und/oder 2-Kammer-Ansichten durchgeführt. Kann die Endokardgrenze (EB), den halbautomatischen Auto-ROI und den halbautomatischen 3-Punkt-EB-Definitionsmodus neu berechnen/neu zeichnen.

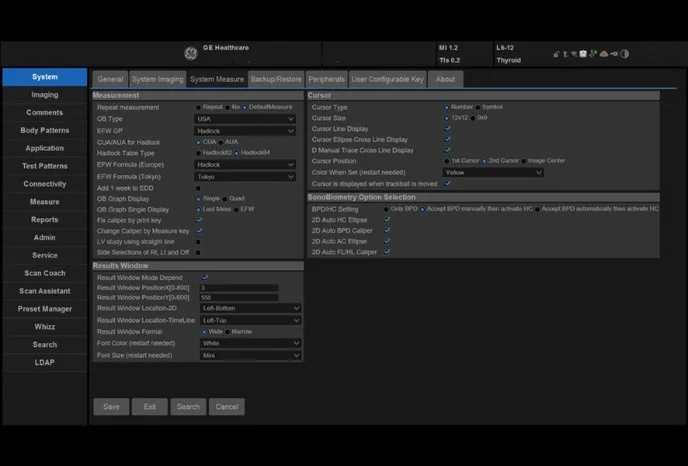

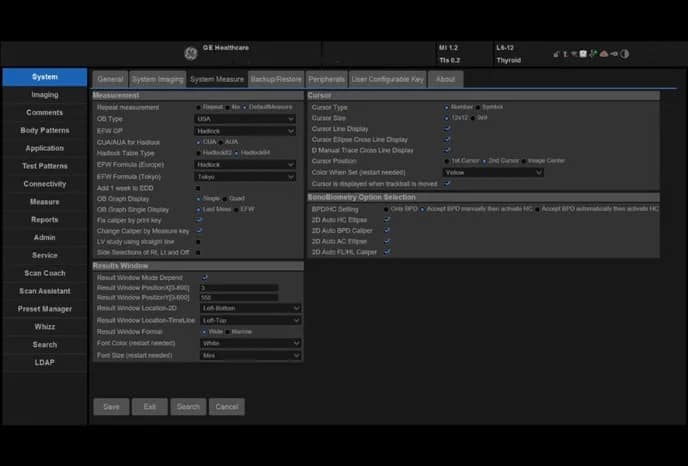

Sono Biometry (BPD/HC/AC/HL/FL)

Automatisierte fetale Messungen zur Bestimmung des fetalen Gewichtes.

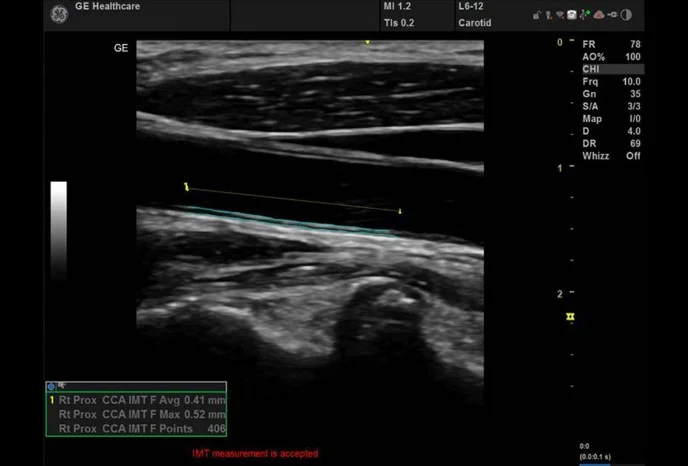

Auto IMT

Auto IMT berechnet automatisch die Intima-Media-Dicke der Gefäße. Platzieren Sie einfach die Sonde am Hals des Patienten, lokalisieren Sie die Halsschlagader und finden Sie die richtige Ebene für einen Längsschnitt. Wählen Sie dann das IMT-Messpaket aus, platzieren Sie den Cursor und das Versana-System liefert eine Messung – möglicherweise konsistenter als eine manuelle Messung.

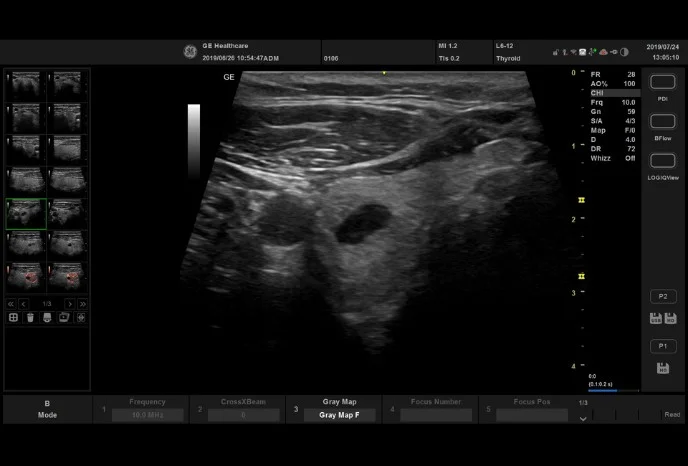

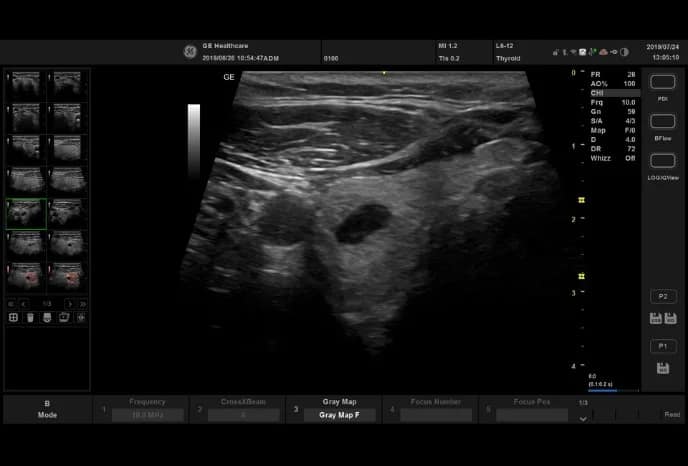

Thyroid productivity a package in thyroid measurement

Ein Paket zur Schilddrüsenmessung mit Messung und relevanter Beschreibung (einschließlich TI-RADS ACR)

DICOM 3.0 Connectivity

Die DICOM-Verschlüsselung basiert auf dem TLS-Protokoll (Transport Layer Security), das Datenschutz und Datenintegrität zwischen zwei oder mehr kommunizierenden Computeranwendungen gewährleistet.

Tricefy®

Tricefy ist ein kollaboratives medizinisches Bildaustauschtool, das eine einfache Bildübertragung zwischen medizinischem Fachpersonal und Patienten ermöglicht.

Elastographie:

Die Elastographie zeigt die räumliche Verteilung der Gewebeelastizitätseigenschaften in einem interessierenden Bereich, indem sie die Dehnung vor und nach der durch äußere oder innere Kräfte verursachten Gewebeverformung abschätzt. Die Dehnungsschätzung wird gefiltert und skaliert, um bei der Anzeige eine reibungslose Darstellung zu ermöglichen. Die Elastographie zeigt festeres Gewebe in Blau und weicheres Gewebe in Rot. Ein Qualitätsindikator in Form eines Balkens oder einer Grafik liefert visuelles Feedback zur Überwachung der Kompressionstechnik und trägt dazu bei, die Elastographie reproduzierbar und leicht erlernbar zu machen.

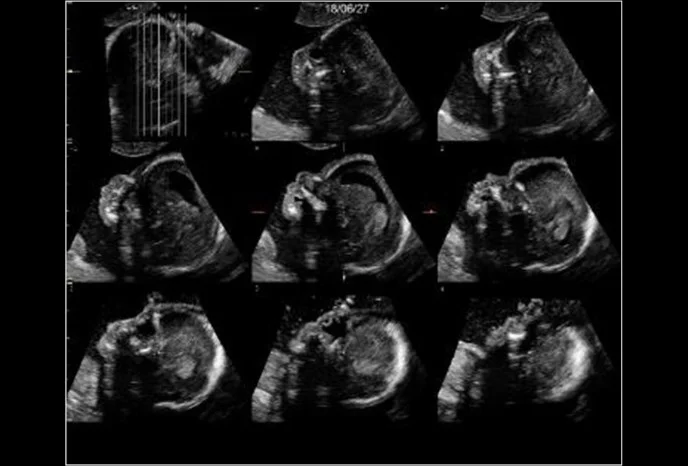

3D/4D Render/TUI

Mit 4D* können Sie alle drei Bildebenen innerhalb eines Scanvolumens in Echtzeit visualisieren. Dies ist besonders bei geburtshilflichen Untersuchungen nützlich. Die 4D-Bildwiedergabe und -anzeige ermöglicht eine schnelle Rekonstruktion anatomischer Bereiche sowie eine kontinuierliche, großvolumige Bilderfassung. 4D fügt einem 3D-Bild die Dimension der Bewegung hinzu. (*für GE Versana Active R1.5)

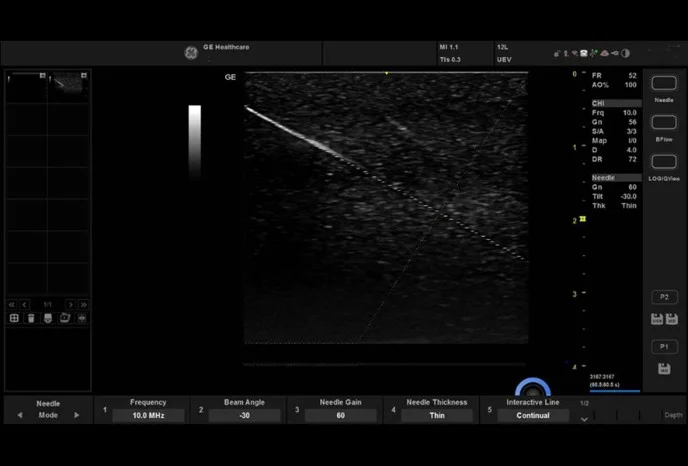

Needle recognition

Mit dieser Funktion können Sie genaue Biopsien mit einer Technologie durchführen, die die genaue Position der Nadelspitze klärt. Es zeigt die Struktur einer Nadel innerhalb der Anatomie, ohne dass die Nadel verformt wird. Es bietet eine bessere Visualisierung der Biopsienadel als der normale B-Modus mit gesteuertem Strahlwinkel und Nachbearbeitung. Die Nadelerkennungsfunktion ist mit linearen Sonden (12L-RS, 9L-RS, L6-12-RS, L3-12-RS) und konvexen Sonden (4C-RS, C1-5-RS) verfügbar.

Scan Coach

Scan Coach ist ein kontextbezogenes Referenztool. Es enthält klinische Anleitungen für die Erfassung der Scanebene und Referenzen für anatomische Strukturen. Es kann dem Benutzer bei Bedarf angezeigt werden. Klinische Referenzbilder und Animationen zur Darstellung von Informationen zu jedem Schritt. Es umfasst fünf Anwendungen.

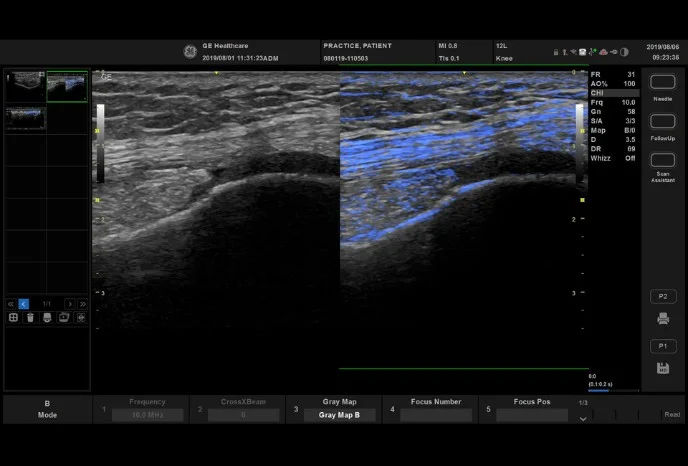

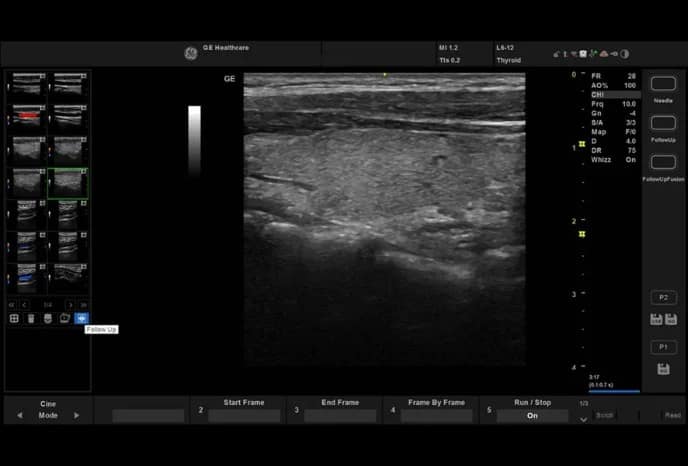

Follow-up tool

Das Follow-up-Tool ermöglicht die Referenzierung eines vorherigen Scans im Vergleich zum aktuellen Live-Scan. Gleiche Parameter des vorherigen Bildes werden mit dem Livebild überlagert. Mit Follow-up Fusion können Benutzer die knöchernen Orientierungspunkte oder Faszienebenen mit der Überlagerung ausrichten, um anhand einer Vergleichsstudie die gleiche Scanposition zu finden. Verbesserung des Arbeitsablaufs durch Eliminierung von Parameteranpassungen, um dieselben Scanbilder zu erhalten – bringt den Fokus wieder auf die Patienten.

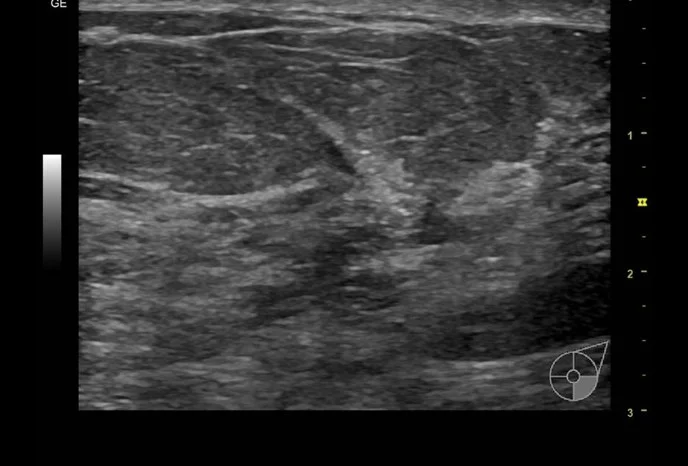

Breast Care

Breast Care, ein effektives Tool für Brustuntersuchungszentren mit hohem Volumen, bietet eine Schritt-für-Schritt-Anleitung für das Brustscannen. Mithilfe der Scan Assistant-Funktionalität können alle Modi, Messungen und BI-RADS™-Scores nacheinander integriert werden, wodurch Tastenanschläge reduziert werden. Der Arbeitsablauf identifiziert die Schritte für einen Brustscan. Bei nachfolgenden Brustscans mit einem früheren Befund wird der Befund zur leichteren Erkennung in der vorherigen Zusammenfassung der Brustpflege hervorgehoben. Breast Care bietet ein Protokoll zum Scannen der Brust, das dem Benutzer dabei hilft, die Brust in 4 Quadranten oder 12 Uhr und in der Achselhöhle konsistent zu scannen. Der Benutzer kann die Taste „P1“ verwenden, um den Scanschritten zu folgen, sodass er sich auf die Durchführung der Untersuchung statt auf die Steuerung des Systems konzentrieren kann. Dies kann dem Benutzer helfen, die Konsistenz zu erhöhen und gleichzeitig die Tastenanschläge zu reduzieren. Das System ruft die Modi automatisch auf und geht zum nächsten Schritt der Prüfung über. Nach Abschluss aller Scanschritte wird ein Bericht erstellt. Breast Care führt keine automatische Erkennung oder Klassifizierung von Brustläsionen durch. Der Benutzer muss jede Anomalie des Brustgewebes erkennen und diagnostizieren sowie alle Ergebnisse des Brustscans, der M&A von Brustläsionen und der BI-RADS-Klassifizierung überprüfen. Die Brustpflege gliedert sich in drei Schritte: Vorbereitung der Patienteninformationen, Scannen und Bericht.

Gynäkologischer Sondenhalter

Mit diesem Sondenhalter ist die Endokavitär-Sonde am Gerätewagen horizontal gelagert.

Gerätewagen

GE bietet 2 Gerätewagen optional zum Versana Acitve an die sich in der Höhenverstellung und den 3 Sondenports die sich am Gerätewagen befinden unterscheiden.

Gelwärmer

Mit einem nachrüstbaren zweistufig einstellbaren Gelwärmer lässt sich das Untersuchungsgel leicht und schnell auf eine angenehme Untersuchungstemperatur erwärmen. Mit dem erwärmten Gel bieten Sie so Ihrem Patienten einen höheren Untersuchungskomfort.

Big Batterie

Das große Batteriegehäuse ermöglicht die Unterbringung einer größeren und leistungsstärkeren Batterie für mehr Behandlungszeit ohne direkte Stromversorgung und größtmögliche Flexibilität im Umgang mit dem Ultraschallsystem.
